扉
開き扉からスライド扉、クリーンフィットドアと、冷蔵・冷凍・中温など様々な設置場所に対応可能。手動・電動なども用途に合わせて選択いただけます。
シリウス開き扉シリーズ
- 冷蔵庫・冷凍庫
- 食品加工室
- 低温物流

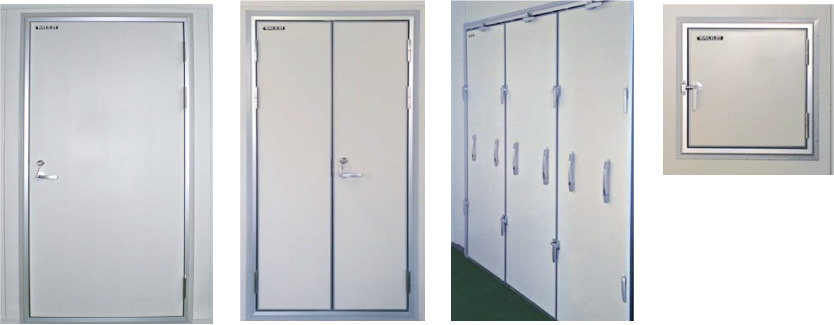

冷凍冷蔵域での片開き扉、両開き扉、小扉はもちろん、オートクローザー付き扉（標準サイズ）にも対応します。

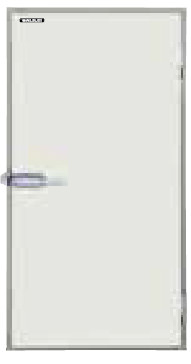

三方枠扉

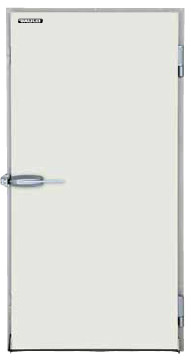

四方枠扉
オートクローザー付扉
基本仕様
| 対応型式 | A型 | D型 | G型 | E型 | F型 |
|---|---|---|---|---|---|
| 扉厚 | 50mm | 100mm | |||
| 最低使用温度 | −5℃ | −10℃ | −20℃ | −35℃ | |
| 表面材 | カラーアルミ、カラー鋼板、ステンレス | ||||
| 入口枠 | PVC開口枠 + アルミアングル（A型、D型、F型） PVC開口枠 + SUSアングル（G型、E型） |
||||
| 扉下枠 | 立ち上がり 15mm／ズリ | ||||
| 枠ヒーター | - | 16W/m（8W/m×2） | |||
| ズリゴムヒーター | - | 16W/m（8W/m×2） | |||
■ 全て非常脱出装置付きです。
■ A型、D型、G型用扉の開口枠用結露防止ヒーター（8W/m）はオプションとなります。
■ A型、D型、G型用扉のズリゴム結露防止ヒーター（8W/m×2）はオプションとなります。
施工事例
関連資料一覧（PDF）

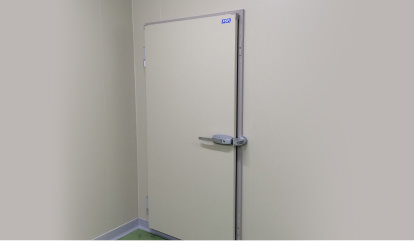

クリーンフィットドア
- 食品加工室
- クリーンルーム
- 植物工場
クリーンフィットドアは、食品作業室での低温環境を想定し、断熱性・意匠性の双方に優れた、断熱仕様のフラッシュドアです。
基本仕様
| 大扉 | 観音扉 | 小扉 | 脱着パネル | |
|---|---|---|---|---|
| XA型 / XD型 | A型 | |||
| 扉厚 | 44mm | |||
| 最低使用温度 | +10℃(内外温度差は20℃以下) | |||
| 表面材 | カラーアルミ、カラー鋼板、ステンレス | |||
| 芯材 | ウレタンフォーム | |||
| 入口枠 | PVC開口枠+アルミガード | |||
| 入口枠 | 4方枠 立ち上がり 43mm／74mm 3方枠 立ち上がり 23mm／ズリ |
4方枠 立ち上がり 74mm | 4方枠 立ち上がり 43mm／74mm 3方枠 立ち上がり 23mm／ズリ |
|
| ドアクローザー | パラレル型、スタンダード型、取り付け無し 3方枠 立ち上がり 23mm／ズリ |
|||
| ハンドル | レバーハンドル、 丸ノブ(錠内蔵型/錠分離型)、 グレモンハンドル 3方枠 立ち上がり 23mm／ズリ |
レバーハンドル、丸ノブ(錠内蔵型/錠分離型) ケースハンドル、カムラッチハンドル(表面/裏面/両面) |
||
※脱着パネルの枚数は『1枚割り〜上限設定なし』となります。
施工事例
関連資料一覧（PDF）

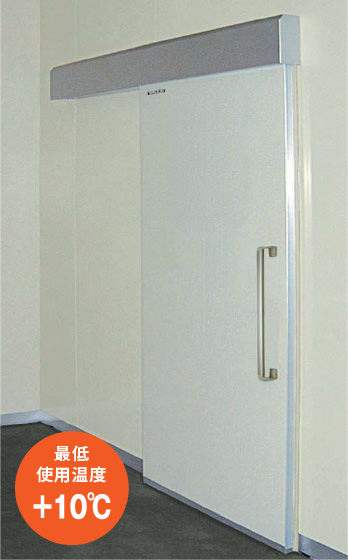

スリムスライドドア
- 食品加工室
- クリーンルーム
清掃性、意匠性に優れており、食品加工室の間仕切り用に最適なスライドドアです。
基本仕様
| 対応型式 | A型 |
|---|---|
| 扉厚 | 44mm |
| 最低使用温度 | +10℃（内外温度差は10℃以下） |
| 表面材 | カラーアルミ、カラー鋼板、ステンレス |
| 入口枠 | PVC開口枠 |
| 扉下枠 | ズリ |
| 開閉方式 | 手動・電動（ベルト駆動／リニア駆動）・自閉 |
（注) 鍵取付金具、開口枠用結露防止ヒーター等はオプションとなります。リニア駆動の場合、『片引きのみ』の対応となります。
■ 45°レールカバー（オブション）

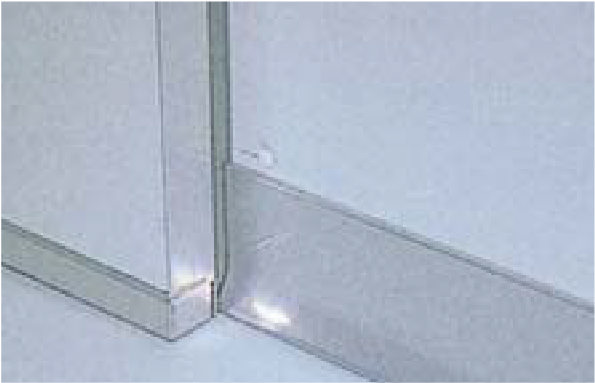

■ 戸袋部R巾木
関連資料一覧（PDF）

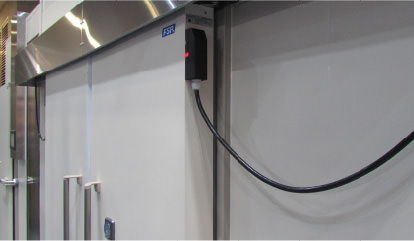

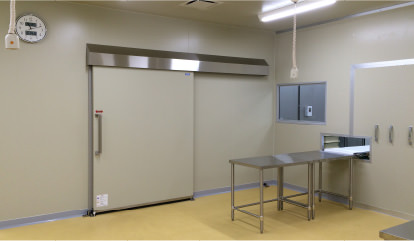

シリウススライドドアシリーズ
- 食品加工室
- クリーンルーム
- 植物工場
開閉が軽くてスムーズな冷凍・冷蔵用スライドドアです。豊富なバリエーションで、あらゆるシチュエーションに対応いたします。
基本仕様
シリウススライドドア（片引き）
冷蔵
| 対応型式 | A型 | D型 | G型 |
|---|---|---|---|
| 対応型式 | 55mm | ||
| 最低使用温度 | −5℃ | −10℃ | |
| 表面材 | カラーアルミ、カラー鋼板、ステンレス | ||
| 入口枠 | PVC開口枠+アルミアングル（A型・D型） PVC開口枠+SUSアングル（G型） |
||
| 扉下枠 | 立ち上がり15mm/ズリ | ||
| ヒーター | ー | ||
| 開閉方式 | 手動／電動／自閉 | ||
（注）施錠金具(非常脱出装置付き)は標準装備です。 開口枠用結露防止ヒーター(8W/m)はオプションとなります。
冷凍
| 対応型式 | E型 | F型 |
|---|---|---|
| 対応型式 | 100mm | |
| 最低使用温度 | −20℃ | −35℃ |
| 表面材 | カラーアルミ、カラー鋼板、ステンレス | |
| 入口枠 | PVC開口枠+アルミアングル（E型） PVC開口枠+SUSアングル（F型） |
|
| 扉下枠 | 立ち上がり15mm/ズリ | |
| ヒーター | 8W/m×2 | |
| 開閉方式 | 手動／電動 | |
（注）施錠金具(非常脱出装置付き)は標準装備です。 3方枠の場合、フロアヒーターを必ず埋設して下さい。 ズリゴムヒーターは、3方枠の場合のみ装備されます。
施工事例
関連資料一覧（PDF）

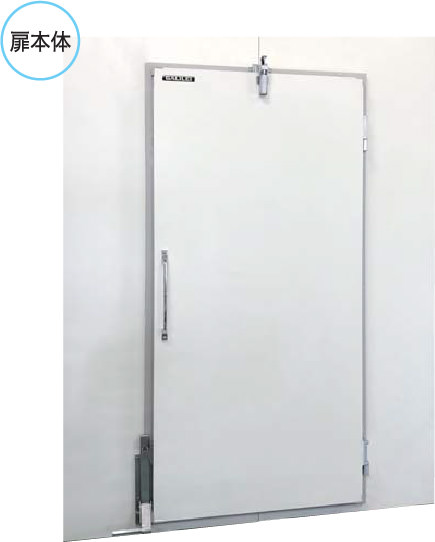

シリウスドア（ハンズフリータイプ）
- 冷蔵庫・冷凍庫
扉開閉の都度、荷物を下ろす必要がないので、作業効率が格段にアップします。扉開閉頻度の多いプレハブ冷蔵庫に最適なハンズフリー扉です。
オープナー機構
足踏みにより扉オープンをアシストする 当社オリジナル機構です。
［扉が閉じた状態］
［扉が開いた状態］
(注)扉の開き方向に立たないようにご注意ください。
基本仕様
| 対応型式 | A型 | D型 |
|---|---|---|
| 扉厚 | 50mm | |
| 最低使用温度 | −5℃ | |
| 表面材 | カラーアルミ、カラー鋼板、ステンレス | |
| 人工枠 | PVC開口枠 + アルミアングル | |
| 扉下枠 | 立ち上がり15mm/ズリ | |
| クローザー機構 | 有 | |
扉開閉時のご注意
フットペダルで庫内に入る場合は、
扉の開き方向に立たないようにご注意ください。
扉のサイドに立ち、フット ペダルを踏んで庫内に入ります。
扉の正面に立って、フット ペダルを使うと扉と人が ぶつかってしまいます。
