パネル
硬質ウレタンフォームを注入発泡したサンドイッチパネルは、高い断熱性を発揮。凹凸嵌合方式構造により、気密性はもちろん、防湿性、耐水性、耐震性にも優れています。不燃、耐火とパネルのラインアップも豊富。また、加工性が良いため工期も短縮でき、経済的・効率的な定温管理を実現します。

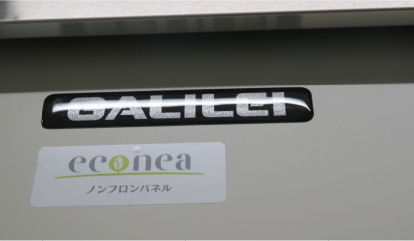

econeaシリーズ
- 冷蔵庫・冷凍庫
- 食品加工室
- 低温物流
- クリーンルーム
- 植物工場
硬質ウレタンフォーム発泡剤に代替フロンを使用しない環境配慮型パネルで、硬質ウレタンフォームを注入発泡し たサンドイッチパネルは、高い断熱性を発揮します。

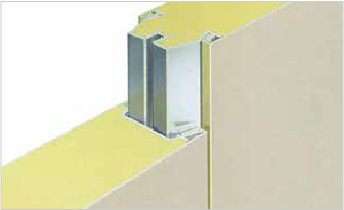

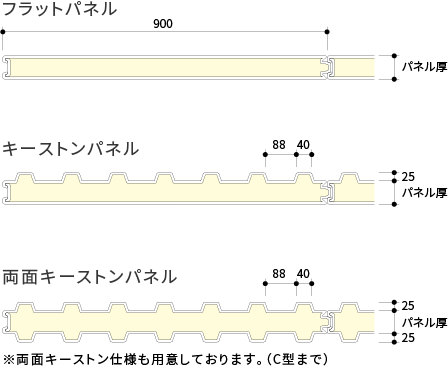

■ フラットパネル

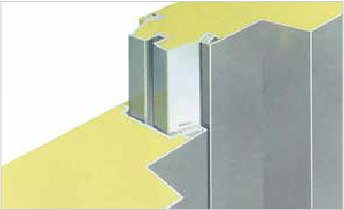

■ キーストンパネル
パネル厚
L | E | L | E | S | K | D | N | D | N | S | K | D | N | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A型 | D型 | G型 | E型 | F型 | C型 | J型 | ||||||||
パネル種類 | フラット | キーストン | フラット | キーストン | フラット | キーストン | フラット | キーストン | フラット | キーストン | フラット | キーストン | フラット | キーストン |
パネル厚(mm) | 44 | 44+25 | 50 | 50+25 | 62 | 62+25 | 77 | 77+25 | 100 | 100+25 | 127 | 127+25 | 152 | 152+25 |
製法 | 注入発泡 | |||||||||||||
芯材 | 硬質ウレタンフォーム | |||||||||||||
使用温度域 | -5℃以上 | -5℃以上 | -10℃以上 | -20℃以上 | -35℃以上 | -50℃以上 | -55℃以上 | |||||||
特徴 | ノンフロン発泡剤HFO使用 |
※表の下にあるスクロールバーを動かすと、全体がご覧いただけます。
施工事例
関連資料一覧(PDF)
econea不燃シリーズ
- 冷蔵庫・冷凍庫
- 食品加工室
- 低温物流
- クリーンルーム
- 植物工場
エコネア不燃シリーズは食品加工室から冷凍冷蔵庫まで、あらゆるシチュエーションにて広がる不燃ニーズに対応いたします。
パネル厚
XA型 / XD型 | BE型 | BF型 | |
---|---|---|---|
製法 | 注入発泡 | ||
パネル厚 | 44mm(XA型) 50mm(XD型) |
77mm | 100mm |
壁パネル最大長さ | 5,500mm | 5,000mm ※ | |
芯材 | イソシアヌレートフォーム | ||
使用温度域 | -5℃以上 | -20℃以上 | -35℃以上 |
特徴 | ノンフロン発泡剤HFO使用 不燃認定番号:NM-5656(1) |
※ ステンレス表面材の場合、寸法は4,000mmとなります。
関連資料一覧(PDF)

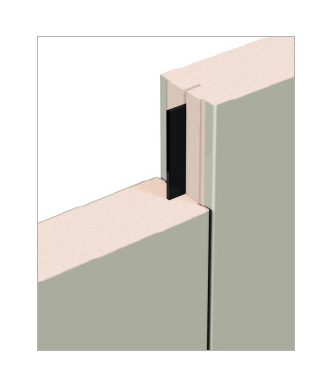

ニューエコ不燃パネル
- 低温物流
ニューエコ不燃パネルは、完全ノンフロン化を実現したフェノールフォームを断熱材に採用しています。 幅広い用途・温度帯に利用可能な不燃対応パネルです。
型式 | CS型 | DS型 | ES型 | FS型 | GS型 | HS型 | IS型 | JS型 | KS型 |
---|---|---|---|---|---|---|---|---|---|
パネル厚さ(mm) | 壁・床:37/天井:52 | 52 | 68 | 87 | 102 | 118 | 134 | 152 | 168 |
パネル厚さ(mm) | 壁・床:35/天井:50 | 50 | 66 | 85 | 100 | 116 | 132 | 150 | 166 |
1層貼り | 2層貼り | 3層貼り(注3) | |||||||
使用温度範囲 (注1) | 0℃以上 | -10℃以上 | -20℃以上 | -30℃以上 | -40℃以上 | -50℃以上 | |||
標準モジュール(パネル幅/mm) | 900 | ||||||||
天井標準モジュール(mm)(注2) | 900×2,700 900×1,800 | ||||||||
壁パネル最大長さ(mm) | 6,300 | 7,300 | 8,000 | ||||||
芯材 | フェノールフォーム |
※表の下にあるスクロールバーを動かすと、全体がご覧いただけます。
(注1) 使用上限温度は、+55℃です。
(注2)施工時に天井パネルを歩行する場合は、スプライン部が破損する場合がありますので、必ず足場を敷いて慎重に歩行してください。施工後の定期点検等で天井パネル上を歩く場合も同等の対応をしてください。
(注3)3層貼りでの使用に際しては、弊社担当へ相談ください。
施工事例
関連資料一覧(PDF)
間仕切り用 耐火断熱パネルシリーズ
- 食品加工室
- 低温物流
ガリレイパネルクリエイトの耐火パネルシリーズは、国土交通大臣の耐火認定(間仕切壁耐火1時間)を取得しています。食品加工施設における低温域での防火区画間仕切りとして最適です。
パネル厚
ロックウールパネル | |
---|---|
製法 | 貼り合わせ |
パネル厚 | 100 |
壁パネル最大長さ | 8,000mm |
芯材 | ロックウール |
使用温度域 | -10℃以上 |
耐火性能 | 1時間耐火 |
特長 | ・短納期対応に優れる ・コストパフォーマンス |

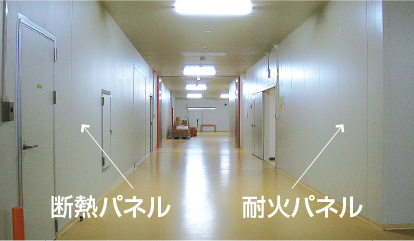

施工事例
■ ロックウールパネル
関連資料一覧(PDF)
改装用片面パネルAV型
- 食品加工室

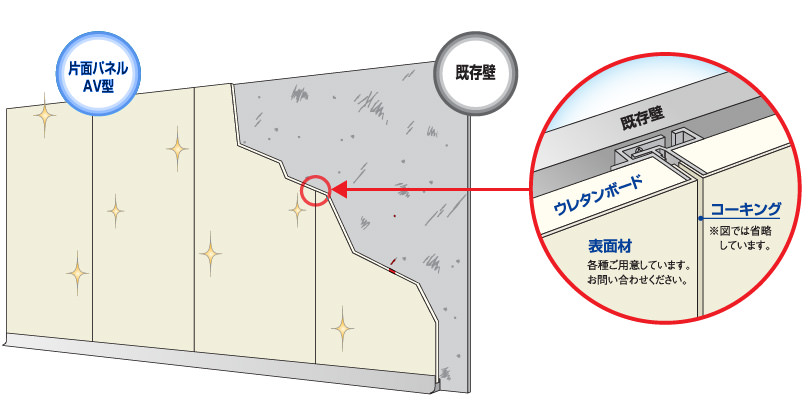

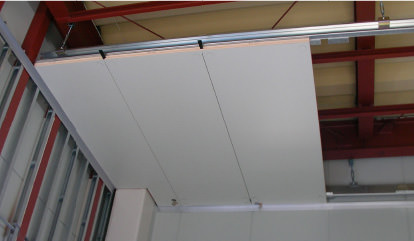

片面パネルAV型は、既存下地へ重ね貼りができる当社独自の構造を採用し、短期間で既存施設を衛生的な作業空間へとリニューアルできます。
パネル厚
片面パネルAV型 | ||
---|---|---|
パネル厚(mm) | 20.5 | |
パネル最大長さ寸法(mm) | 天井1,800、壁3,000 | |
主 要 部 材 |
表面材 | カラー鋼板、カラーアルミ、ステンレス |
芯材 | 硬質ウレタンフォーム | |
枠材 | アルミ押出し材 | |
ジョイント方式 | アルミ結合材嵌合 | |
目地仕上げ | シリコンコーキング |

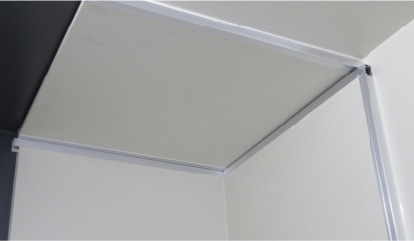

施工事例
関連資料一覧(PDF)

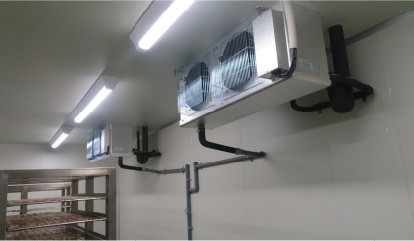

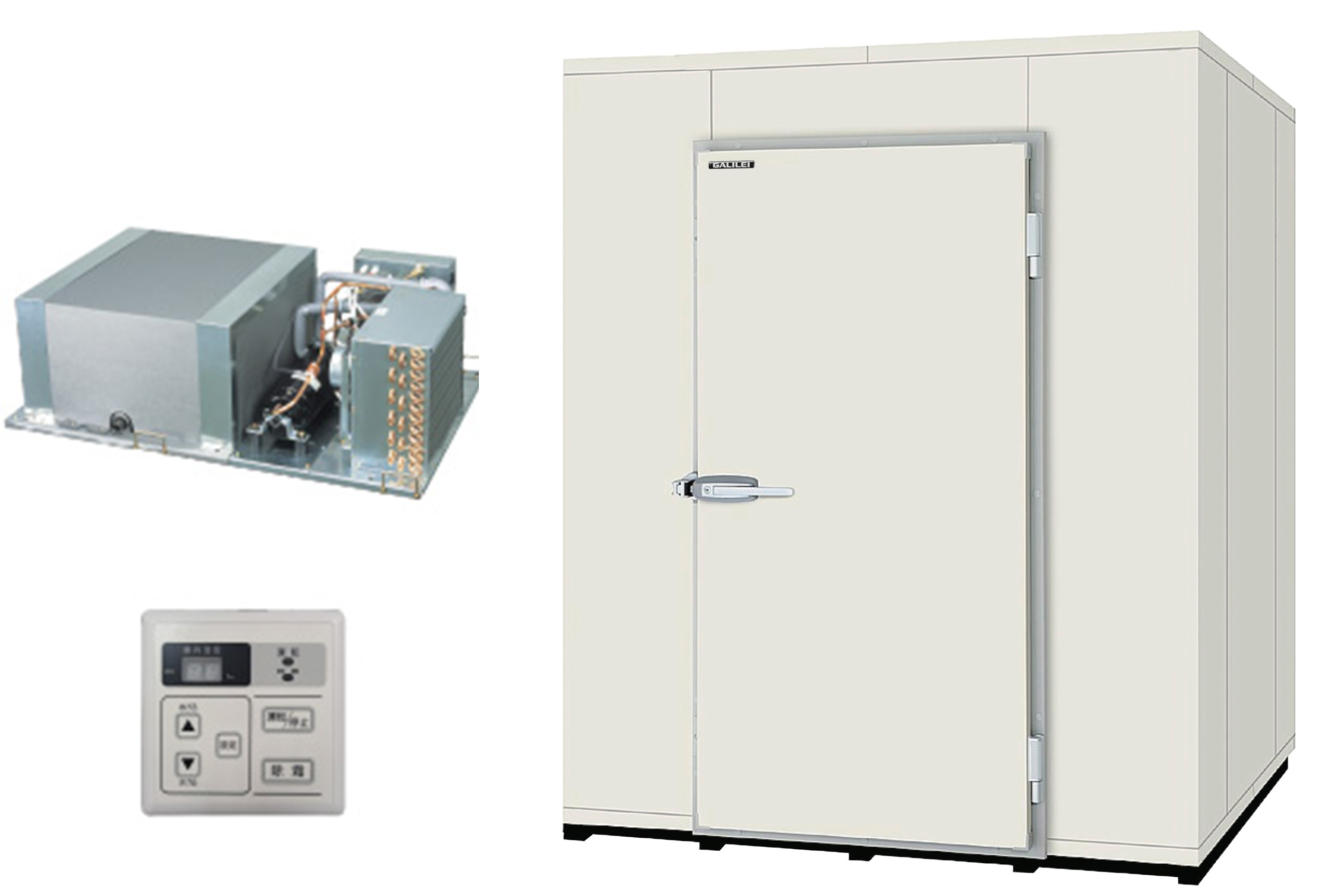

プレハブ冷凍・冷蔵庫スタンダードシリーズ
- 冷蔵庫・冷凍庫
サイズ・温度帯など、お客様のご要望に合わせた多彩な機器、最適なシステムでセット対応いたします。
スタンダードシリーズラインアップ
スタンダードシリーズ内訳
配管 | ドレン配管 | 硬質塩ビ管(VP25用)、ドレン配管用ホースバンドを用意し、 接続してください。 |
---|---|---|
庫内排水用配管 | 水道用硬質塩ビ管(VP30用)、塩ビパイプ用継手(VP30用)、 塩化ビニル菅接続用接着剤を用意し接続してください。 |
|
電源配線 | 庫内灯用 扉ヒーター用(冷凍) 圧力調整弁用(冷凍) |
単相100V電源をご用意ください。 |
冷凍冷蔵ユニット用 | 圧縮機出力0.6kwタイプ:単相100V電源をご用意ください。 上記以外のタイプ:三相200V電源をご用意ください。 |
関連資料一覧(PDF)
プレート一体型床パネル
- 冷蔵庫・冷凍庫
床パネルとプレートをウレタン発泡で一体成型した床パネルです。プレート材質はアルミチェッカーとステンレス製ポルカプレートの2タイプあり、ご使用目的や用途に合わせてさまざまなニーズに対応します。

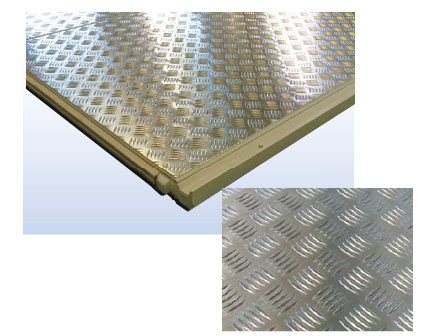

アルミチェッカータイプ
- ■ 手押し台車作業にも優れた耐久性
- ■ 仕上がり良好、施工性もアップ
- ■ 衛生面にも配慮した設計

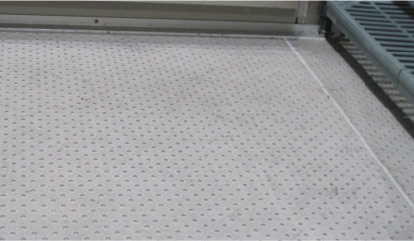

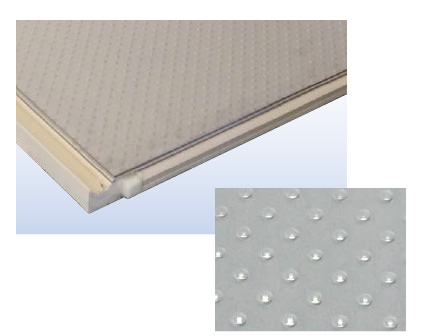

ポルカプレートタイプ
- ■ 丸型凸部形状で、清掃もラクラク
- ■ 広い接地面積で、高い滑り止め効果

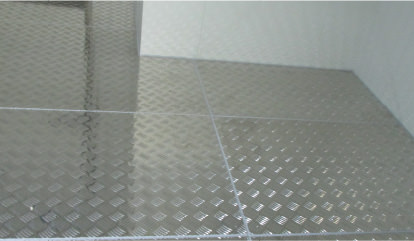

施工事例
■ アルミチェッカータイプ
■ ポルカプレートタイプ
関連資料一覧(PDF)

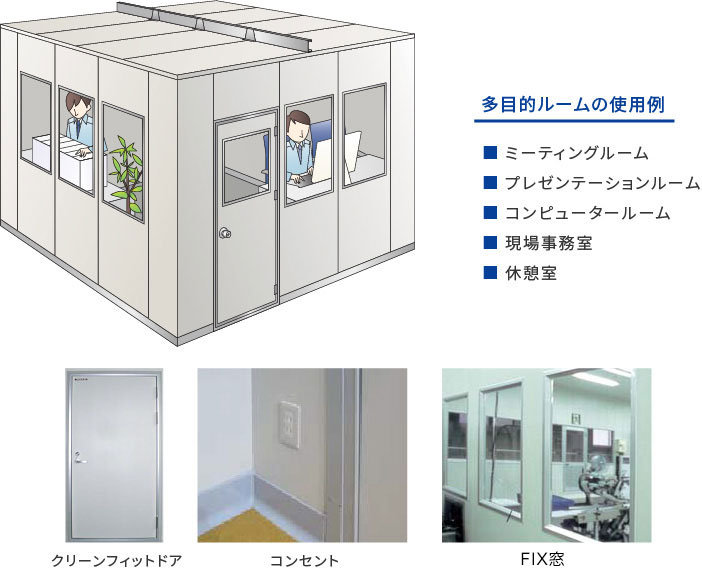

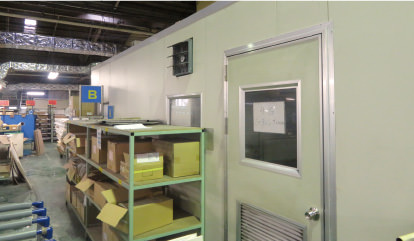

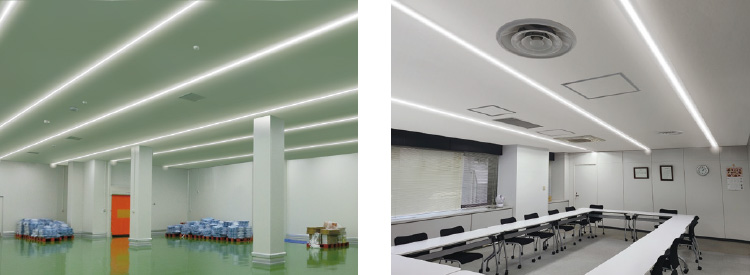

パネル式多目的ルーム
- 食品加工室
- 低温物流
工場内をはじめとしたスペースの有効利用に役立つパネル式多目的ルームです。 さまざまな目的に合わせて、オーダーメイドのヒューマンスペースをご提供します。
