クリーンルーム
エレクトロニクス、医療、バイオテクノロジー、食品工場など、先端分野のめざましい進展で、ますますその必要性が高まる超清浄空間。製品の信頼性、安全安心、品質確保の観点からクリーンルームは必須です。
ガリレイパネルクリエイトは豊富な実績と高度なノウハウで
クリーンルーム用パネルをラインアップ。
ハイレベルな清浄空間をご提供いたします。

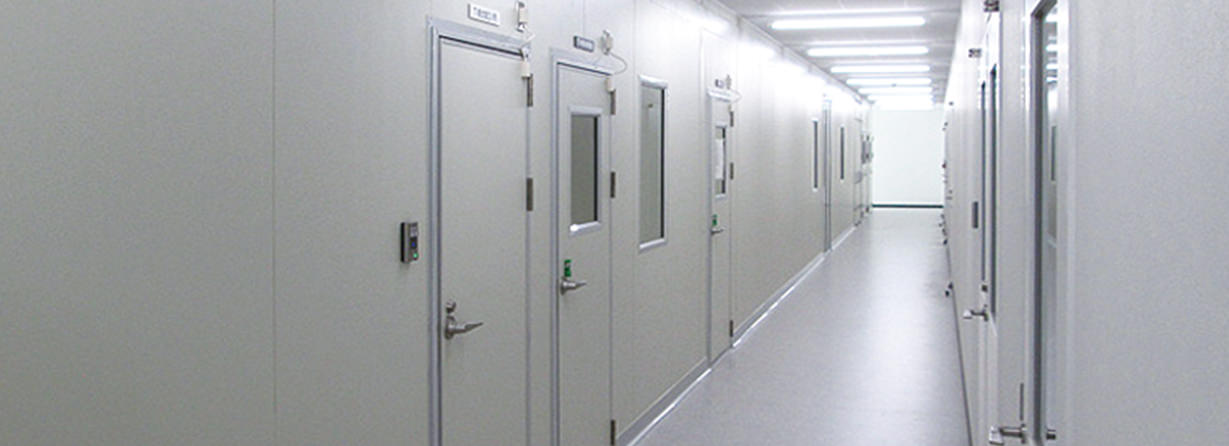

ガリレイパネルクリエイトのクリーンルーム
豊富な実績と高度なノウハウでクリーンルーム用パネルを開発、従来のクリーンゾーンをさらに進化させ、独自のパネルテクノロジーにより高品質でフレキシブルな超清浄環境をご提供いたします。

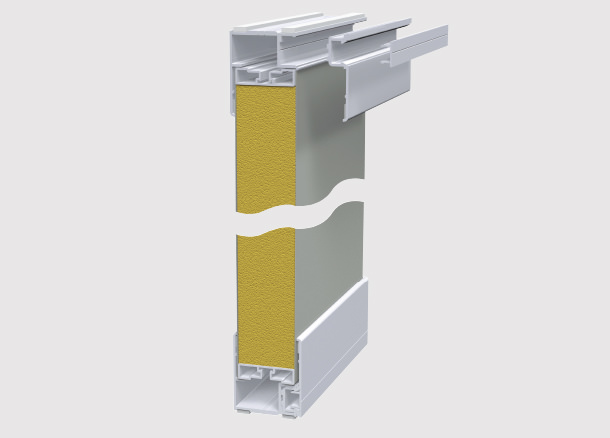

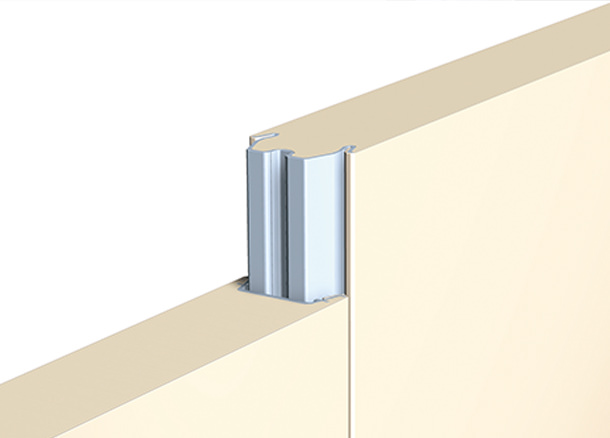

天井・壁パネル
断熱性、気密性に優れたパネルシリーズ。用途、目的に応じてお選び下さい。

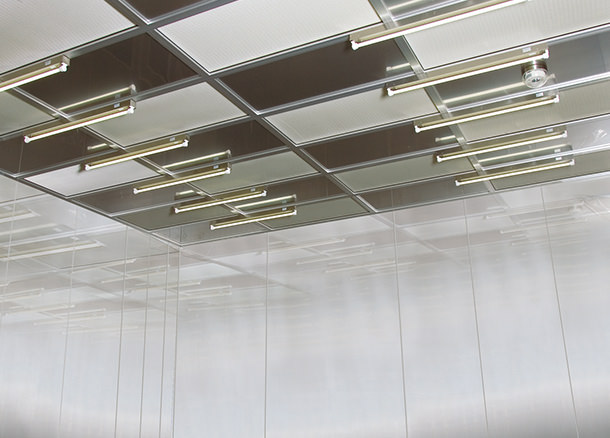

システム天井
施工性、メンテナンス性に優れ、ライン変更にもフレキシブルに対応可能です。

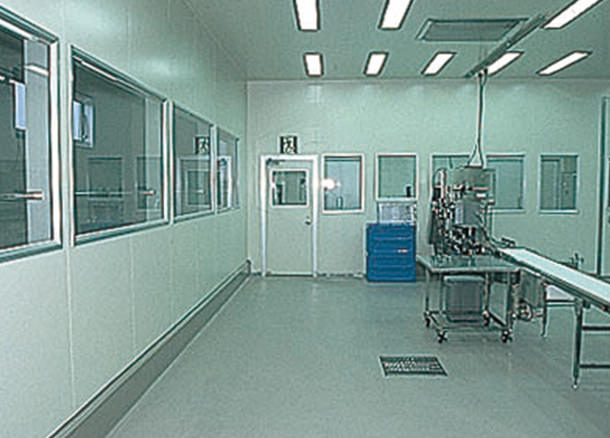

FIX窓
ホコリ溜まりになりやすいサッシ部を傾斜形状にし、ビス等の露出も極力抑えております。

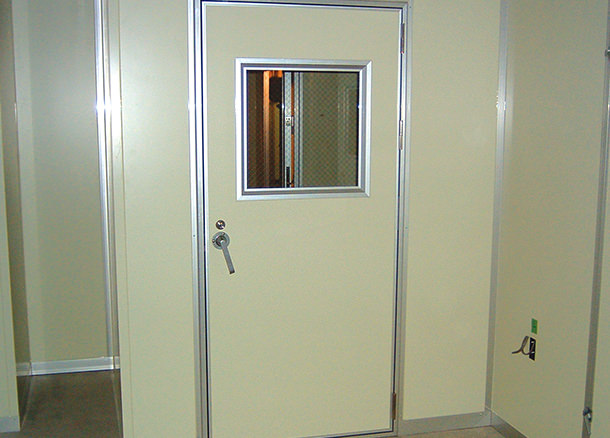

エアタイトドア
クリーンルーム環境に応じて、エアタイト、セミエアタイト、フラッシュ扉等の多彩なタイプを用意しています。
クリーンルーム用システム天井
スーパークリーンルームの超清浄空間をサポートするのが、「クリーンルーム用システム天井」です。施工性、メンテナンス性に優れ、ライン変更に対してもフレキシブルな対応を実現します。

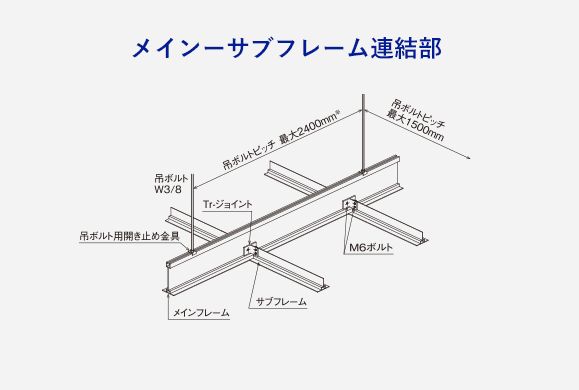

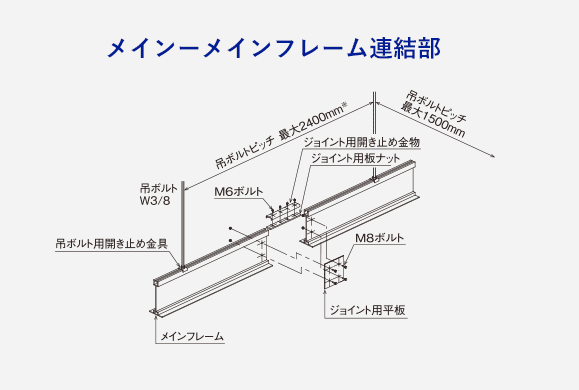

システム天井フレーム
高強度Tバーフレームシステムを採用
断面強度の高いTバー形状に加えて、メイン-メイン、メイン-サブの連結にボルトによる接合を採用。高強度なTバーフレームシステムを実現しました。
優れた施工性と天井内スペースの有効活用
最大吊りピッチ2,400mまで対応可能なフレーム形状で、施工性に優れると共に天井内スペースの有効活用が可能です。
アルミTバー梁仕様
気密性・施工性に優れたアルミ製補強梁
エアサプライチャンバー用天井補強梁は、アルミTバー梁を採用。施工性に優れるとともに、天井パネルに貫通部がないため、高い気密性を保ちます。
ブランクパネル
天井歩行でメンテナンス性もアップ
ブランクパネルは一般歩行が可能。芯材ハニカムコア16tもご用意できます。カラー鋼板、ガルバリウム鋼板、帯電防止鋼板全てに対応いたします。
浮上り防止部材
耐震設計へ配慮
浮き上り防止部材及び振れ止め設置により耐震設計にも配慮しています。
医療医薬向け

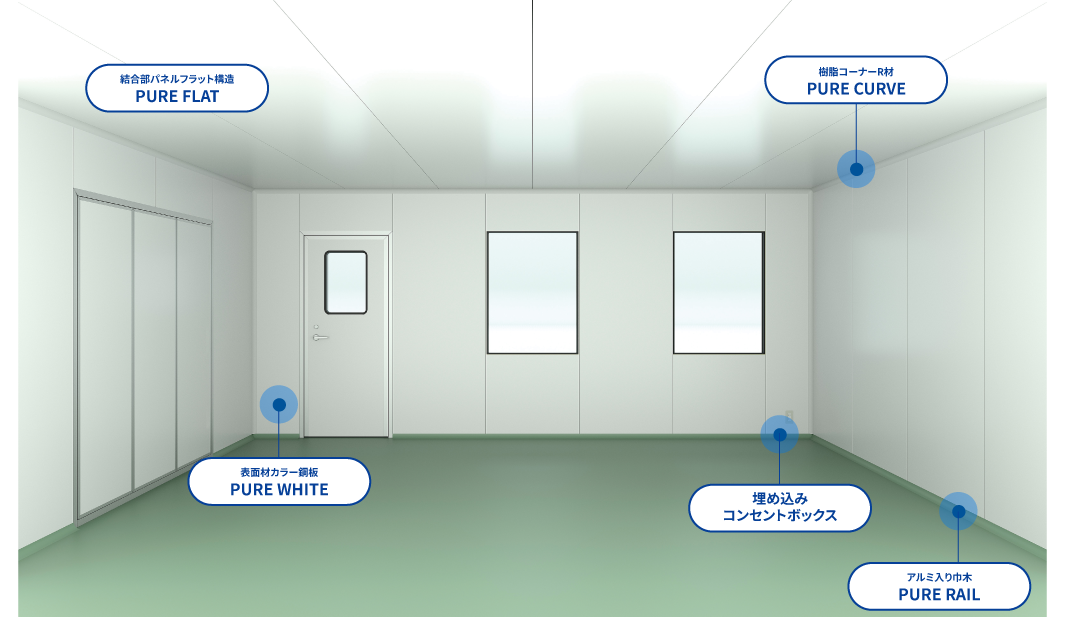

クリーンルームパネル内装システム
PURE CIS～ピュアシス～
医療・医薬品製造で求められるのは、GMPに準拠した安全安心でクリーンな製造環境。
『PURE CIS』は最先端のパネルシステムで、医療現場に最適な環境づくりをサポートします。

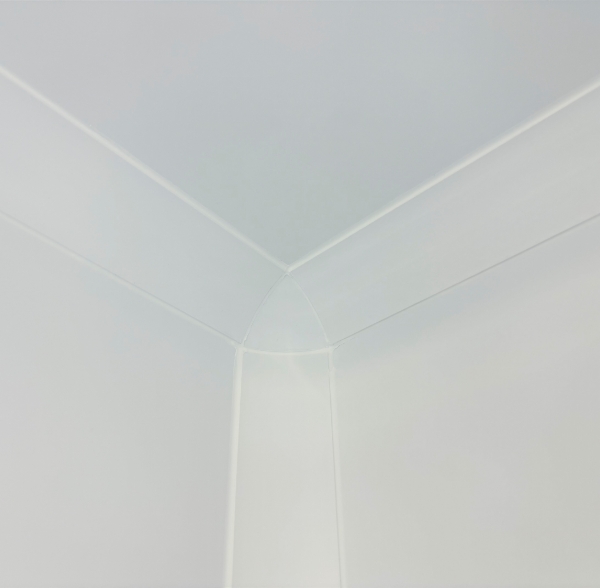

樹脂コーナーR材
『PURE CURVE（ピュアカーブ）』
天井と壁接触面・コーナーには、清掃性の高い70Rの樹脂製コーナー材を品揃え
- コーナー部（入隅、出隅）や廻り縁部分の清掃性を高める70Rの樹脂コーナー材を品揃えしています。
- 樹脂コーナーR材とアルミ固定部材は上下両面で篏合。はめ込み方式で安定した構造です。
- コーナーR材の取り付けが容易で施工性も優れています。
- 色味はピュアホワイト色のみのラインナップとなります。
入隅部
出隅部

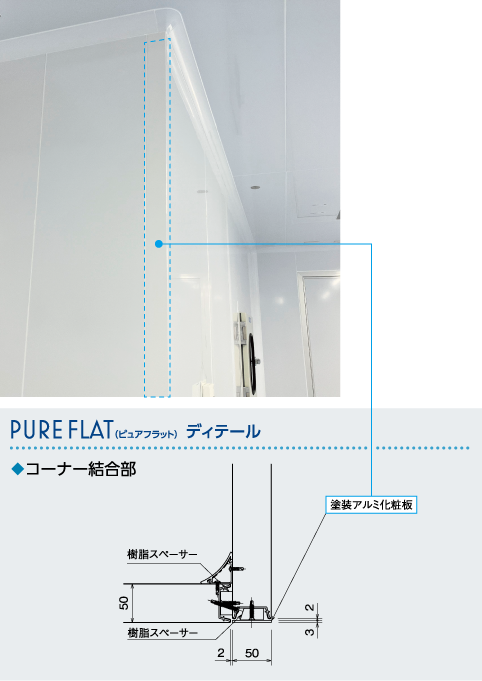

結合部パネルフラット構造
『PURE FLAT（ピュアフラット）』
汚れや埃が溜まりにくいパネル面『フラット』にこだわった仕上がり
- 特に清掃性と衛生性に配慮したクリーンルーム内装用として、コーナー結合部、天井と壁結合部は、取り付け部材を露出させず、パネル面フラットな仕上がりにも対応いたします。

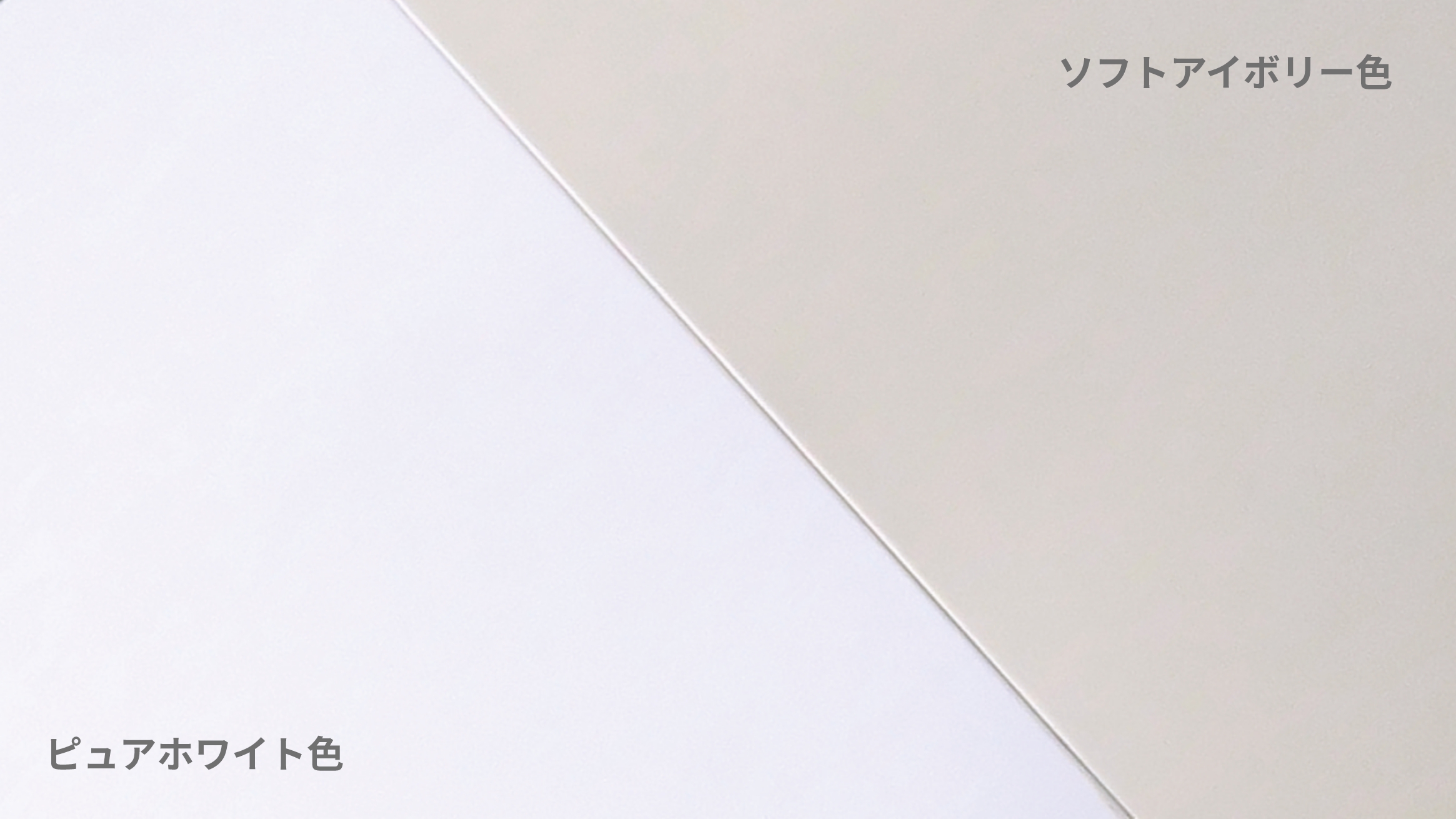

表面材カラー鋼板
『PURE WHITE（ピュアホワイト）』
過酸化水素ガス除染に対する耐久性に優れたカラー鋼板『ピュアホワイト』
- 社内外の試験を通じ、過酸化水素ガスに対する耐久性試験、検証を実施。滅菌のため過酸化水素ガス除染を行う場合は、医療医薬向けクリーンルーム用パネル表面材としてカラー鋼板の中でも「ピュアホワイト」を推奨しています。
- 色味は、ゴミや汚れを目視で確認しやすい、ピュアホワイト色を採用しました。
注1）過酸化水素ガスによる除染環境は一定ではありません。必ずユーザー様の使用環境にて実際の耐久性を確認いただいた上でご採用ください。
注2）ソフトアイボリー色は当社の汎用的な標準色です。
注3）カラーサンプルは印刷の都合上、実際の色味とは異なる場合があります。予めご了承ください。

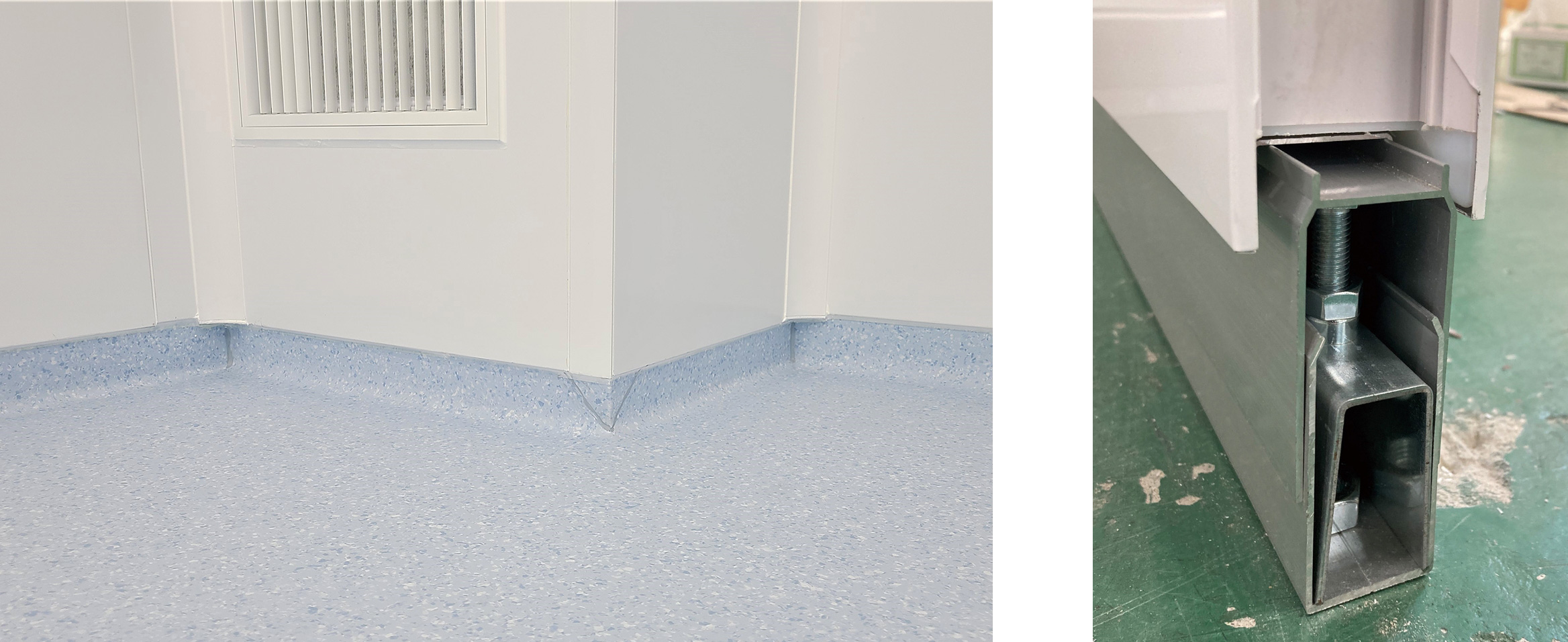

アルミ入り巾木
『PURE RAIL（ピュアレール）』
巾木部分は、パネル厚より薄い入り巾木で、床周りの埃だまりを解消
- 入り巾木は独立した2ピースから構成され、巾木部分はパネル厚より薄い構造です。
- 床材の立ち上げ等があっても、巾木がパネルの厚みより薄いため、巾木部分に埃だまりが生じません。
- パネル厚44mm及び50mmに対応します。（ディテールはパネル厚50mmの場合）
- アジャスト金具に高さ調整機能があり、床面不陸対応として35mmの調整が可能です。

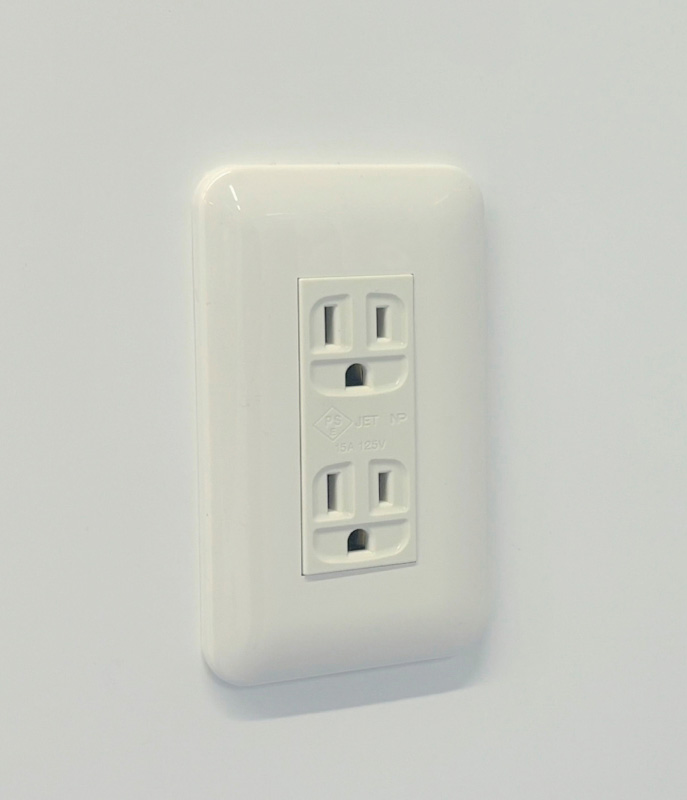

埋め込みコンセントボックス
コンセントパイプ・ボックスをパネル内に埋め込み、限りなくフラットに近い仕上がりを実現
- パネル厚44mm及び50mm に対応します。（デイテールはパネル厚50mmの場合）
- 断熱不燃パネル（XA型、XD型）：鉄ボックス仕様となります。
- 断熱パネル（LA型、LD型）：樹脂ボックス仕様が標準となります。（鉄ボックス仕様も対応可能です。）
- 照明の当たり方によって電線管の凸凹が見える場合があリます。
- ボックスの最大埋め込み個数は下記となります。
パネル１枚あたり
- ボックス
- 8個（横4か所✕縦2か所）
- パイプ
- 8本（ポックス4か所✕パイプ2本）
- コンセントボックス埋め込みに際しては、上記以外にも制作可能条件がございます。詳細は打合せ時にご確認をお願いいたします。
